Registrovaný: 26.09.08 Prihlásený: 25.03.24 Príspevky: 11108 Témy: 165 Bydlisko: Brno | Napísal dixi: 12.04.2016 0:11 | |
|

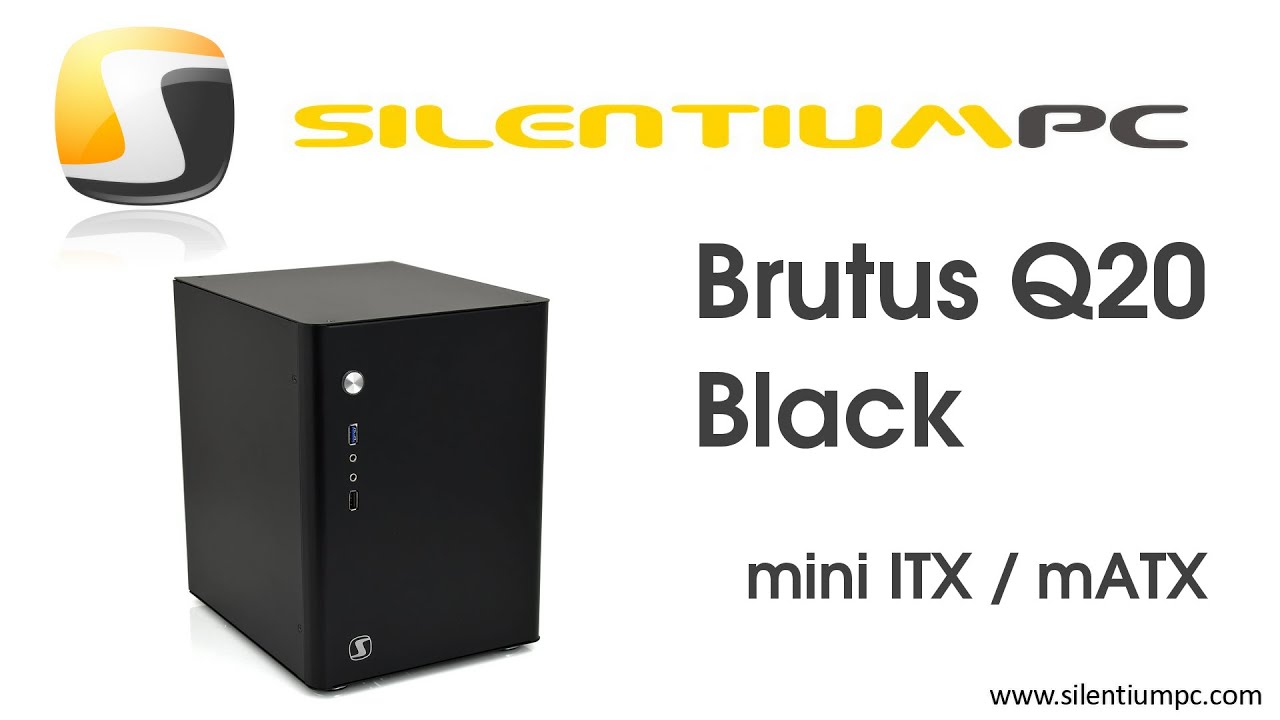

Takze zdravim, po velmi dlhej dobe kedy som sem prezentoval Alpha mod som nevydrzal a mojou rukou presla upravou dalsia skrinka. Na uvod musim upozornit ze sklamem tych ktori cakaju namakanu super upravenu kastlu. Upravy mnou robene su ciste jednoduche domacky spravene a zamerane na funkcnost. Upravou presla skrinka Silentium PC Brutus Q20: foto - http://imgur.com/a/F61U7https://www.silentiumpc.com/silentiumpc-brutus-q20-black/https://www.youtube.com/watch?v=YCqM5t27m1QJedna sa o velmi kompaktnu kastlu ktora je v niecom takmer bezkonkurencna. A tym je to ze vzhladom na rozmery pojme mATX dosku a atx zdroj. Limit na GPU 21cm co nieje malo ale ani vela takze medzi klucove parametre to zaradit nemozem. 98% cube skriniek, a mini kastli ktore su este kompaktne pojmu len itx dosky. Clovek si povie sak a co, kupim mensiu dosku. Lenze itx dosky su tak o 500-1000kč drahsie a maju minimum pozic pre dodatocny hw co je velakrat klucove. Na trhu existuje este jedna takmer indenticka case a je to Cooltek C2. Lisia sa v detailoch ako je design (subjektivne horsi), pozicia front panelu a poziciu ventilatora na dne case. Q20 je vyborne vyriesene skrina, okrem vyhod uz spomenutych, pojme 2 disky, 3 PCI pozicie, vyrobena z celkom hrubeho plechu takze sa nekruti a je aj na svoju velkost celkom tazka a naviac jej cena je smiesna, Velka nevyhoda a vlastne dovod preco tento projekt vznikol je Airflow. Ten je mizerny, skrinka nema pozicie pre dodatocne fany, nema perforovane steny, iba dno, takze cela cirkulacia zavysi od otacok fanu v zdroji. Mozno si niekto povie, vsak pouzijem GPU s radialnym chladicom co by problem z casti riesilo lenze tie zacinaju od 24cm takze sa pouzit nedaju. Takze v mojom pripade sa dnu kumuluje 150W z GPU, 37W z CPU a dajme tomu 50W z ostatnych komponentov (ak nie viac). Celkom solidna naloz nato aby to cele vyfukol zdroj von (a to neratam ludi co tam napchaju taku gtx970 alebo nebodaj r9 nano), ten to ma este o to ztazene ze si kradne navzajom vzduch s CPU coolerom (staci si to predstavit a zacne to davat zmysel jelikoz su obratene opacne a vzdialene od seba par cm). Realna situacia je taka ze case sa po polhodine zataze cela rozohreje ako radiator, co nepomerne pomaha ju chladit, lenze komponenty dnu su ako v peci, nasavaju 40C+ vzduch ktory prechadza horucim chladicom a ma z neho odbrat teplo aby sa komponent uchladil. Kto ma aspon sancu v zakladoch fyziky vie ze je to velmi neefektivne a teploty idu nahor. Jelikoz priorita tohto buildu bolo ticho a kompaktnost, neni mozne pouzit zdroj ktory to proste von vyzenie pri vysokych rpm. Preto prisla otazka, ako domoct airflowu v skrinke? No jednoducho, vyrobit pozicie pre ventilatory, zefektivnit cirkulaciu vzduchu v case a pripadne dorobit dalsie perforacie na exflow vzduchu. Kedze rozpisat vsetko by mi dalo hodiny prace, strany textu a nikto by to necital, kazdy den pridam prispevok s dalsou kapitolou projektu. Zatial mozte diskutovat ako by ste podobny problem riesili vy. Zostava v podpise, poziadavky su vykon, ticho, rezerva na upgrade a skrina Q20.
_________________ ex Mini PC: MSI B150M PRO-VD / Intel Core i7 6700 4,0Ghz + ARCTIC Alpine 11 Passive / Kingston HyperX Savage Black 16GB 2133Mhz DDR4 @CL10 / MSI GTX1070 8GB Aero ITX @1925/9000Mhz / Crucial MX500 500GB / Seasonic SSP-350GT 80+Gold / Custom SilentiumPC Brutus Q20 + Fractal Design 140mm Venturi HP / AOC 32" Q3279VWFD8 + Dell U2419H / Logitech X-230 / Kingston HyperX Cloud / Logitech G402 / Evolveo LK642 / Microsoft Windows 10 Home 64bit
NTB: Lenovo Legion 5 - Intel Core i5 10300H Comet Lake @ -200mV , 15.6" IPS 1920 × 1080 240Hz 500Nits, RAM 16GB DDR4, NVIDIA GeForce RTX 2060 6GB, SSD 512GB, Windows 11 Pro
Phone: OnePlus 7T Pro 256GB + Xiaomi Watch S1
V prípade, že na tvoju Súkromnú Správu (SS) nereagujem, založ si tému v príslušnej sekcii na fóre. |
|
Registrovaný: 19.03.07 Prihlásený: 26.03.24 Príspevky: 7076 Témy: 85 Bydlisko: BA | Napísal void: 12.04.2016 0:39 | |
|
Komplexne vodne chladenie pre cpu aj gpu by nebolo zaujimavejsie? osobne mam rad scrapmetal buildy, tak pozhanat nieco z druhej ruky by bola sranda. GL
_________________ Desktop: CPU AMD R7 1700x @ 3.85GHz | Cooling be quiet! Dark Rock Pro 4 | MB ASRock X470 Taichi Ult. | RAM 4x8GB DDR4 G-SKILL TridentZ RGB 3000 CL16-16-16-36 | VGA Powercolor VEGA56 + Raijintek Morpheus II | SSD Crucial MX300 525GB | HDD Seagate Ironwolf 3TB 5900rpm | PSU CORSAIR RM750X | MONITOR AOC Q3279VWFD8 | MOUSE HyperX Pulsefire FPS + Razer eXactMat | HyperX Alloy FPS Brown | HyperX Cloud | ARCH x64 & Notebook: DELL inspiron 7537 i7 4500U, 16GB RAM, nv750, FHD IPS,Crucial M4 128GB | ARCH x64 & Surface Go 8/128 & Mobil: LG v40 ThinQ (2018) & SBC: Raspberry pi 0 | 3B+ & Headphones: Senheiser HD58X | AKG K551 + detachable cable mod | Linsoul TIN T2 | KZ SZN |
|
Registrovaný: 15.06.14 Prihlásený: 26.03.24 Príspevky: 17930 Témy: 142 Bydlisko: Bratislava |
Zaujimavejsie mozno, ale nie je miesto pre radiator, ledaze by bol externy. A cenovp to pojde tiez vyssie oproti povodnemu navrhu.
_________________ ITX >>> ATX |
|
Registrovaný: 26.09.08 Prihlásený: 25.03.24 Príspevky: 11108 Témy: 165 Bydlisko: Brno | Napísal autor témy dixi: 13.04.2016 0:21 | |
|
dnu sa cely vodnik nevlezie, jedine spravit externy radiator s expanzkou, pumpa este dnu sa da. Lenze tym by som prisiel o kompaktnost a mobilitu, kedze pc sa bude aj prenasat. Naviac cenova relacia by bola na polovici hodnoty celeho pc. // Spojený príspevok Uto 12.04.16 23:59Čast 2. teoreticke okno: Pripava planu: najskor bolo zapotrebi si uvedomit co vsetko je mozne s case spravit. Ako som pisal radialny chladic na GPU neprichadza v uvahu, hlucny zdroj tiez nie. Celkom realne je ale usmernenie vzduchu kolujuceho v case. To sa da docielit 2. sposobmi: 1. rotacia CPU ventilatora identicky s ventilatorom v PSU. 2. nasadit intake/outtake fan. 1. bod - viazne na konstrukcii BOX chladica kde ventilator proste otocit nemozno bez radikalnej upravy, kto by to ale aj robil kedze jeho vykon buhvijaky neni. Teda logicky musi byt vymeneny CPU cooler. Poziadavky su: vyska do 59mm, 12cm fan s co najnizsimi pacovnymi otackami, aspon 4 HP, co najnizsia cena. Moc toho na vyber nieje, vyber sa zuzil na Gelid Silent Hero ( u nas celkom rarita) / Scythe Shuriken (rev. B / Big / 2) . Nakoniec bezkonkurencne vyhral gelid, za danu cenu je vykonny a tichy. 2. bod - vzhladom na podoris skrinky je mozne na dno osadit max 18cm fan, lenze po zhladnuti trhu som bol vcelku limitovany mizernym vyberom/kvalitou a opat premrstenou cenou. Kompromis bol teda 14cm, prebytok modelov a stale dostatocny vykon za super cenu. Zhodou okolnosti sa mi na ruku dostal model Fractal Design Silent 14, po zhliadnuti vcelku pozitivnych recenzii bol vybran ako intake fan. Nuto podotknut ze case neponuka poziciu na dne pre akykolvek fan, preto je nutne ju vyrobit za kazdych okolnosti tym padom ale prist o poziciu pre disky. Ako outtake ale narazam na konstrukcny problem, na bodnicu a strop koli pozici zdroja nieje mozne osadit akykolvek pouzitelny ventilator, tym padom outtake musi byt v rezii zdroja a pretlaku v skrinke. 3. ??? Co viac je mozne spravit? No este perforovat bocnice a spravit z case sito, ale otom si povieme nieco na zaver projektu. BONUS: Akonahle som to videl nakreslene v hlave bolo celkom evidentne ze velka porcia cerstveho vzduchu pojde priamo na GPU. Sama GPU mi tiez lezi na srdci lebo Asus pouzil ventilator ktory ziadnym sposobom nejde zregulovat pod 1300rpm, co je velmi na skodu, lebo chladic sam o sebe je vykonny (idle 30C - 1300rpm, load 80C 1300rpm) pri full load drzi teplotu karty identicku v porovnani 1300-1800rpm. Naskytla sa teda situacia kedy je realne ze GPU budem moct chladit zcela pasivne, vyuzivajuc prietok vzduchu skrinkou co by sa skvele odzrkadlilo na hlucnosti jak v idle tak v zatazi. Plany teda su: Vyrezanie dna case, pripravenie montaznych otvorov pre fan, presunutie SSD na inu lokalitu, osadenie noveho CPU coolera, uprava GPU pre pasivny rezim a pouzit custom prachove filtre.
_________________ ex Mini PC: MSI B150M PRO-VD / Intel Core i7 6700 4,0Ghz + ARCTIC Alpine 11 Passive / Kingston HyperX Savage Black 16GB 2133Mhz DDR4 @CL10 / MSI GTX1070 8GB Aero ITX @1925/9000Mhz / Crucial MX500 500GB / Seasonic SSP-350GT 80+Gold / Custom SilentiumPC Brutus Q20 + Fractal Design 140mm Venturi HP / AOC 32" Q3279VWFD8 + Dell U2419H / Logitech X-230 / Kingston HyperX Cloud / Logitech G402 / Evolveo LK642 / Microsoft Windows 10 Home 64bit
NTB: Lenovo Legion 5 - Intel Core i5 10300H Comet Lake @ -200mV , 15.6" IPS 1920 × 1080 240Hz 500Nits, RAM 16GB DDR4, NVIDIA GeForce RTX 2060 6GB, SSD 512GB, Windows 11 Pro
Phone: OnePlus 7T Pro 256GB + Xiaomi Watch S1
V prípade, že na tvoju Súkromnú Správu (SS) nereagujem, založ si tému v príslušnej sekcii na fóre. |
|
Registrovaný: 15.06.14 Prihlásený: 26.03.24 Príspevky: 17930 Témy: 142 Bydlisko: Bratislava |
Outtake riesit nemusis, ako si spominal mas tam zdroj. Po druhe, ten fractal tam nazenie viac vzduchu ako je zdroj schopny dat prec, vznikne ti teda possitive pressure v skrinke a vzduch sa von vytlaci sam cez vsetky spary.
_________________ ITX >>> ATX |
|
Registrovaný: 19.03.07 Prihlásený: 26.03.24 Príspevky: 7076 Témy: 85 Bydlisko: BA | Napísal void: 13.04.2016 9:36 | |
|
Plus urcite odporucam na ten dolny intake fan dat nejaky filter na prach.
_________________ Desktop: CPU AMD R7 1700x @ 3.85GHz | Cooling be quiet! Dark Rock Pro 4 | MB ASRock X470 Taichi Ult. | RAM 4x8GB DDR4 G-SKILL TridentZ RGB 3000 CL16-16-16-36 | VGA Powercolor VEGA56 + Raijintek Morpheus II | SSD Crucial MX300 525GB | HDD Seagate Ironwolf 3TB 5900rpm | PSU CORSAIR RM750X | MONITOR AOC Q3279VWFD8 | MOUSE HyperX Pulsefire FPS + Razer eXactMat | HyperX Alloy FPS Brown | HyperX Cloud | ARCH x64 & Notebook: DELL inspiron 7537 i7 4500U, 16GB RAM, nv750, FHD IPS,Crucial M4 128GB | ARCH x64 & Surface Go 8/128 & Mobil: LG v40 ThinQ (2018) & SBC: Raspberry pi 0 | 3B+ & Headphones: Senheiser HD58X | AKG K551 + detachable cable mod | Linsoul TIN T2 | KZ SZN |
|
Registrovaný: 26.09.08 Prihlásený: 25.03.24 Príspevky: 11108 Témy: 165 Bydlisko: Brno | Napísal autor témy dixi: 13.04.2016 21:42 | |
|
Čast 3. realizacia projektu: Na uvod, demontaz PC a osadenie CPU coolera. Celkom brnkacka, pokial nieje v drziaku dosky otvor pre backplate tak musi ist doska pri instalacii Gelid Slim Hero komplet von. To mi nevadilo jelikoz aj tak siel pc na demont. Problem bude ak bude treba robit nejaku udrzbu casom. Detailnejsie foto bude pri kompletovani PC. Demontaz plastov a vetracka z GPU velmi jednoducha bez ztraty zaruky, ta pada az po odobrati pasivu. Priprava ventilatora na nove miesto + nakres planu na case. Pozicia vybrana co najviac vpredu a na strane. Najskor vyvrtanie montaznych otvorov a nasledne kruhoveho otvoru pomocou priamociarej pily s patricnym nastavcom. Otvory brnkacna, kruh uz tak jednoduche nebolo ale vysledok viac nez dostacujuci. Problemom bolo ze po fixovani case sa vrch zacal desivo krutit, ale dalsi par ruk problem vyriesil, plech je celkom tenky na take rezanie plus jeho viac ako polovica sla prec. Perforacie tiez nepomahali rovnomernemu rezaniu. Nasledne nasledoval vybrus hran aby sa predislo poraneniu pri manipulovani. Z estetickeho hladiska som hrany oblepil izolepou, jednoduche lacne a rychle riesenie. Par puntikov krasy by sa tam dalo najst ale bude to na dne case takze mimo oci cize je to jedno. Ostava osadit ventilator a pouzit prachovy filter. Po dobrej skusenosti som opat vsadil na vyrobenu verziu na mieru z prachoveho filtra urceneho pre vysavace. Filter je velmi ucinny a airflow brzdi v akceptovatelnej miere, menej nez sa ocakavalo. Jedna sa o: http://www.hamashop.cz/kuchyn-a-domacnost-1/prislusenstvi-pro-vysavace/specialni-prislusenstvi/xavax-vystupni-prachovy-filtr-af-01-3ks-v-baleni-1.htmlAk by som mal klasicky kovovy filter pre ventilatory do skrin pouzil by som zrejme ten. Ostava osadit zvysne komponenty, naskor MB + cooler. Nutno si vsimnut ze prachovy filter som pouzil aj na perforaciu vlavo od Coolera na fotke. Je velka sanca ze chladic by tadial nasaval vzduch s prachom cez nekrytu perforaciu Osadenie ocesanej GPU. Premiestnenie SSD z dna na celnu stranu, jedine volne a pouzitelne miesto, fixoval som ho obojstrannou paskou. Finish: cablemanagment: veru, jedna z najtazsich fazi projektu, miesta minimum a kabelaze kde sa clovek pozrie. Nemozno odflaknut lebo by cely aiflow vysiel v nivoc. Cela uprava mi zabrala tak 3 hodiny casu, ani malo ani vela, tak akurat, nasledne ostalo zapojit pc a otestovat teploty a vytaznost upravy. Na samotne vysledky testov a zhrnutie projektu sa mozte tesit zajtra.
_________________ ex Mini PC: MSI B150M PRO-VD / Intel Core i7 6700 4,0Ghz + ARCTIC Alpine 11 Passive / Kingston HyperX Savage Black 16GB 2133Mhz DDR4 @CL10 / MSI GTX1070 8GB Aero ITX @1925/9000Mhz / Crucial MX500 500GB / Seasonic SSP-350GT 80+Gold / Custom SilentiumPC Brutus Q20 + Fractal Design 140mm Venturi HP / AOC 32" Q3279VWFD8 + Dell U2419H / Logitech X-230 / Kingston HyperX Cloud / Logitech G402 / Evolveo LK642 / Microsoft Windows 10 Home 64bit
NTB: Lenovo Legion 5 - Intel Core i5 10300H Comet Lake @ -200mV , 15.6" IPS 1920 × 1080 240Hz 500Nits, RAM 16GB DDR4, NVIDIA GeForce RTX 2060 6GB, SSD 512GB, Windows 11 Pro
Phone: OnePlus 7T Pro 256GB + Xiaomi Watch S1
V prípade, že na tvoju Súkromnú Správu (SS) nereagujem, založ si tému v príslušnej sekcii na fóre. |
|
Registrovaný: 26.09.08 Prihlásený: 25.03.24 Príspevky: 11108 Témy: 165 Bydlisko: Brno | Napísal autor témy dixi: 15.04.2016 9:04 | |
|
4. Teplotne testy (burn):
idle teploty neuvadzam su okolo 30C snad na vsetkom okrem disku a RAM tam su ako teplota izby.
Pred upravou BOX: CPU - 83C 1200rpm RAM - 56C GPU - 82C 1400rpm
Pred upravou Gelid Slim Hero: CPU: 73C 1000rpm RAM: 46C GPU: 82C 1400rpm
Po uprave: CPU: 66C 900rpm RAM: 40C GPU: 85C 0rpm SYS fan: 840Rpm
Objektivne: teploty citelne klesli na vsetkom okrem GPU, tam je jemny narast, v CS GO sa drzim okolo 82C, 85-86 som vyzdimal po hodine hrania GTA V.
Subjektivne: na pohmat je case aj v dlhodobej zatazi vlazna, co je velky rozdiel oproti stavu pred kedy bola doslova horuca. Co sa tyka hluku, naproste ticho, mam PC momentalne v izbe kde spim a uroven hluku je taka ze v noci ho nepocujem iba ked som 1m od neho. Cez den ked sa prida nejaky hluk z vonka(a to zijem v dedine kde je ticho) tak ani neviem ze je zapnuty jelikoz mam vypnutu otravnu Power LED. V zatazi vsetko prehlusi zdroj, povedal by som ze sa rozbehne tak na 1300rpm, mozno menej.
Suma sumarum, uprava priniesla tuzene ovocie, ale silno rozmyslam ze GPU pojde prec a nahradim ju niecim co ma vacsi pasiv aby bolo pasiv chladenie ucinnejsie. Pripadne dokupim pasiv na VRM a VRAM. Cas ukaze.
_________________ ex Mini PC: MSI B150M PRO-VD / Intel Core i7 6700 4,0Ghz + ARCTIC Alpine 11 Passive / Kingston HyperX Savage Black 16GB 2133Mhz DDR4 @CL10 / MSI GTX1070 8GB Aero ITX @1925/9000Mhz / Crucial MX500 500GB / Seasonic SSP-350GT 80+Gold / Custom SilentiumPC Brutus Q20 + Fractal Design 140mm Venturi HP / AOC 32" Q3279VWFD8 + Dell U2419H / Logitech X-230 / Kingston HyperX Cloud / Logitech G402 / Evolveo LK642 / Microsoft Windows 10 Home 64bit
NTB: Lenovo Legion 5 - Intel Core i5 10300H Comet Lake @ -200mV , 15.6" IPS 1920 × 1080 240Hz 500Nits, RAM 16GB DDR4, NVIDIA GeForce RTX 2060 6GB, SSD 512GB, Windows 11 Pro
Phone: OnePlus 7T Pro 256GB + Xiaomi Watch S1
V prípade, že na tvoju Súkromnú Správu (SS) nereagujem, založ si tému v príslušnej sekcii na fóre. |
|
Registrovaný: 19.09.09 Prihlásený: 24.03.24 Príspevky: 1122 Témy: 138 Bydlisko: RS/DS/Budap... | Napísal t0m@$: 15.04.2016 12:00 | |
|
Pekne zmáknuté, teploty tiež super, cg
